Клапаны. Краткий обзор

Трубопроводной арматурой называют механизмы, которые предназначены для управления потоками рабочих сред с помощью отключения трубопроводов или их участков, расчленения потоков рабочих сред по необходимым направлениям, регулирования требуемых характеристик среды. Познакомимся с одним из видов трубопроводной арматуры – с клапанами.



Трубопроводной арматурой называют механизмы, которые предназначены для управления потоками рабочих сред с помощью отключения трубопроводов или их участков, расчленения потоков рабочих сред по необходимым направлениям, регулирования требуемых характеристик среды. Познакомимся с одним из видов трубопроводной арматуры – с клапанами, которые подразделяются на следующие типы:

1. Вентили (запорные клапаны)

Вентиль (запорный клапан) - это конструктивный вид трубопроводной арматуры, у которого для остановки среды запорное устройство перемещается возвратно-поступательно параллельно центральной оси уплотнительной поверхности корпуса. Перемещаемым узлом запорного клапана является шпиндель, ввинчиваемый в резьбу неподвижной гайки, которая расположена в крышке или бугеле. Применение резьбы, являющейся самотормозящей, позволяет оставлять запорный механизм в любом нужном промежуточном положении без его самостоятельного изменения под действием рабочей среды. По типу корпуса клапаны подразделяются напроходные, угловые и прямоточные. По способу герметизации подвижного соединения шпинделя с крышкой запорные клапаны бывают сальниковые и сильфонные.

2. Клапаны подъемные обратные

Клапан обратный это вид автоматически срабатывающих предохранительных устройств, которые служат для предотвращения обратного потока среды рабочей в трубе при снижении давления меньше требуемого значения. Подъемные обратные клапаны имеют затвор, который совершает возвратно-поступательное движение перпендикулярно направлению перемещения рабочей среды в трубе. Клапаны обратные подъёмные, которые имеют сетку на входе и предназначенные для размещения в начале всасывающего трубопровода, называются приемными клапанами обратными.

О трубопроводной арматуре можно еще почитать здесь.

3. Предохранительные клапаны

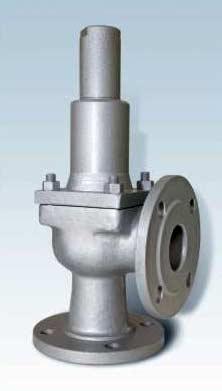

Клапаны предохранительные - тип арматуры, который специализирован для защиты в автоматическом режиме трубопроводов и технологического оборудования от сверхдопустимого превышения давления среды рабочей путем частичного ее слива из защищаемой системы. Более всего применяются пружинные клапаны предохранительные, у которых давлению рабочей среды противодействует сила сжатой пружины. Направление подачи среды рабочей - под золотник. По методу удаления среды эти клапаны делятся на:

- Клапаны предохранительные открытого варианта, которые работают без противодавления и которые сбрасывают рабочую среду сразу в атмосферу.

- Клапаны предохранительные закрытого типа, которые сбрасывают среду в трубопровод. Здесь клапан предохранительный работает с противодавлением. По высоте перемещения золотника, обуславливающей пропускную способность предохранительных клапанов, они подразделяются на:

- Низкоподъемные, у которых высота хода золотника равна примерно 0,05 диаметра седла. Находят применение данные изделия, главным образом, в системах с жидкой средой рабочей, когда не требуется большая пропускная способность.

- Полноподъемные, у них высота перемещения золотника больше 0,25 диаметра седла. Находят применение такие изделия в системах с газообразными рабочими средами. Открытие данного устройства выполняется непосредственно на полное перемещение золотника. Эти изделия производятся в двух исполнениях - с устройством для открытия вручную или без него.

4. Клапаны поворотные обратные

Обратные клапаны поворотные имеют затвор, вращающийся относительно расположенной выше центра седла устройства горизонтальной оси. Такие поворотные клапаны обратные делятся на простые и безударные. В простых устройствах ось разворота диска находится за пределами проходного отверстия, а в безударных - эта ось пересекает проходной канал и расположена выше его центра. Такие клапаны поворотные обратные монтируются в системах только в определенном направлении - со стороны седла корпуса "под клапан". Некоторые устройства имеют диск с противовесом или специальным "закрылком", которые создают дополнительный гидродинамический момент.

5. Клапаны регулирующие

В производстве существуют технологические процессы с участием жидкостей и газов, требующие поддерживания требуемых режимов, определяемых температурой, давлением, концентрацией компонентов. Регулирование режимов работы таких технологических систем производится с помощью вентилей регулирующих. Клапан регулирующий – это вентиль с приводом, который управляется чувствительным элементом, реагирующим на давление жидкости или газа.
